factory Datenvisualisierung · Zeitreihen & Lagebilder

Datenvisualisierung für
technische Massendaten

Von der Datenflut zum steuerbaren Lagebild: Das factory Datenvisualisierungs-Portal macht technische Massendaten aus Zählern, Sensoren, Anlagen, Fehlermeldungen, Tickets, Prüfprozessen und Fachsystemen verständlich. Lastgänge, Zeitreihen, Heatmaps und 3D-Profile werden zu interaktiven Entscheidungsbildern für Betrieb, Energiemanagement und Management-Cockpit.

Messwerte werden im Objekt-, Zeit- und Prozesszusammenhang verständlich, vergleichbar und steuerbar.

Standortvisualisierung auf einer Karte mit grünen Standortpunkten, Popup-Information und interaktivem Standortmenü
Standortvisualisierung: Karte mit interaktiven Standortpunkten, Popup-Informationen und Standortmenü. Für den Field Service deutlich praktischer nutzbar als tabellarische Listen. Screenshot eines Pitches „Standrohrverwaltung“ für die Stadtwerke Düsseldorf AG.

Daten importieren

Messwerte, Zeitreihen und Betriebsdaten aus Fachsystemen, Dateien, Datenbanken und Schnittstellen übernehmen.

Objekte verknüpfen

Daten mit Zählern, Anlagen, Standorten, Kunden, Gebäuden, Assets und Verantwortlichen verbinden.

Muster erkennen

Lastspitzen, Wochenrhythmen, Verbrauchsmuster, Ausreißer und Veränderungen im Zeitverlauf sichtbar machen.

Technische Massendaten entfalten ihren Nutzen als klare Muster, Profile und Lagebilder.

Systeme liefern heute eine enorme Menge an Einzelwerten. Visualisierungen ergänzen Tabellen um den fachlichen Zusammenhang, zeigen Muster direkt und machen Entwicklungen intuitiv erfassbar.

Das Datenvisualisierungs-Portal übersetzt Messwerte in verständliche Lagebilder: zeitlich, räumlich, objektbezogen und managementfähig.

Beispiel: Ein RLM-Stromzähler erzeugt im 15-Minuten-Takt 96 Messwerte pro Tag. Über drei Monate entstehen rund 8.760 Datenpunkte je Zähler. Als 3D-Lastgang werden daraus erkennbare Tagesprofile, Verbrauchsmuster und Spitzenlasten.
Vom Einzelwert zum Zeitprofil Messpunkte werden zu Tages-, Wochen- und Monatsverläufen verdichtet.
Vom Diagramm zum Lagebild Visualisierungen zeigen Muster, Grenzwerte, Ereignisse, Ausreißer und Prioritäten.
Vom Datenstrom zur Steuerung WatchDog-Hinweise, Aufgaben und Management-Kennzahlen machen Daten operativ nutzbar.
Vom Zähler zum Objektzusammenhang Messwerte werden mit Standort, Kunde, Asset, Vertrag, Gebäude oder Anlage verbunden.
RLM-Zähler · Lastgangdaten · 15-Minuten-Takt

Ein einzelner Zähler liefert bereits 8.760 Datenpunkte in drei Monaten.

RLM steht für Registrierende Leistungsmessung. Ein RLM-Zähler erfasst den Lastgang eines Kunden in festen Intervallen. Bei einem 15-Minuten-Takt entstehen vier Messwerte pro Stunde, 96 Messwerte pro Tag und rund 8.760 Datenpunkte in drei Monaten.

4 Messwerte pro Stunde Bei einem 15-Minuten-Intervall wird jede Stunde in vier Messpunkte aufgeteilt.
96 Datenpunkte pro Tag 24 Stunden × 4 Messwerte ergeben 96 Werte je Tag und Zähler.
8.760 Datenpunkte in drei Monaten Über rund 91,25 Tage entsteht bereits je Zähler eine auswertungsrelevante Datenmenge.

Im Bild sind mehrere auffällige Verbrauchsspitzen deutlich erkennbar. Diese Lastspitzen liefern konkrete Ansatzpunkte für die fachliche Analyse und Ursachenklärung.

Die Datenflut wird so visualisiert, dass 24-Stunden-Verläufe über mehrere Tage sichtbar werden. Dadurch lassen sich Verbrauchsverläufe pro Tag, nach Wochentag sowie am Wochenende schnell vergleichen.

Gerade bei RLM-Zählern, Lastgangdaten und 15-Minuten-Werten macht die 3D-Lastgangvisualisierung große Datenmengen verständlich: Muster, Ausreißer, Spitzenlasten und wiederkehrende Verbrauchsprofile werden auf einen Blick erkennbar.

Das Bild dient als Beispiel. factory visualisiert Ihre Daten so, dass daraus belastbare fachliche Aussagen für Energieanalyse, Betrieb, Controlling und Management-Cockpit entstehen.

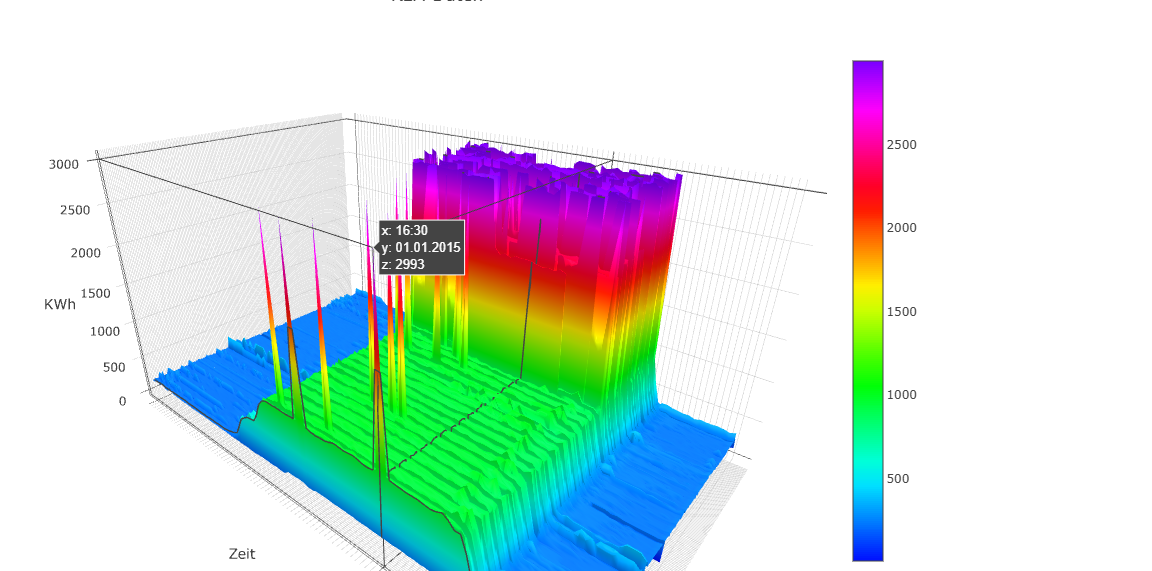

3D-interaktive Analyse von RLM-Lastgangdaten mit farbigem Lastprofil, Zeitachse und kWh-Achse
Screenshot 3D-interaktive Analysemöglichkeit: RLM-Lastgangdaten im 15-Minuten-Takt als räumliches Verbrauchsprofil mit Tooltip, Farbskala und Spitzenlasten.
Visualisierung · Analyse · Entscheidungsbild

Die passende Darstellung macht die fachliche Frage sichtbar.

Das Portal stellt technische Daten passend zur fachlichen Frage dar: Tagesprofil, Heatmap, 3D-Lastgang, Management-Kachel, Kartenansicht, Trendlinie oder Abweichungsdiagramm.

ZeitreiheLastgänge & Messwertverläufe

Der klassische Verlauf über Zeit bleibt die Basis für Detailanalyse, Plausibilisierung und Drill-down.

  • Strom-, Gas-, Wasser-, Sensor- und Prozesswerte
  • Minima, Maxima, Durchschnittswerte und Spitzen
  • Vergleich von Zeiträumen, Objekten und Referenzen

HeatmapVerbrauchsmuster nach Uhrzeit

Heatmaps zeigen Intensitäten, Wiederholungen und Zeitfenster besonders schnell.

  • Tages-, Wochen- und Monatsmuster
  • Betriebszeiten, Wochenenden und Schichtmodelle
  • Auffällige Zeiträume und wiederkehrende Lastspitzen

3D-Modell24-Stunden-Scheiben

Jeder Tag wird als 24-Stunden-Scheibe dargestellt. Mehrere Tage erzeugen ein räumliches Verbrauchsobjekt.

  • Lastgangprofile über Tage und Wochen
  • Plateaubildung, Ausreißer und Lastspitzen
  • Veränderungen im Zeitverlauf sofort erkennbar

CockpitKennzahlen & Lagebilder

Technische Detaildaten werden für Fachbereich und Management zu steuerungsrelevanten Informationen verdichtet.

  • Top-Verbraucher, Trends und Status-Kacheln
  • Drill-down vom Gesamtbild bis zum Einzelwert
  • Prioritäten für Betrieb, Controlling und Management
Portal-Logik · von der Quelle zur Steuerung

Daten werden importiert, historisiert, visualisiert und überwacht.

Das factory Datenvisualisierungs-Portal verbindet Datenimport, objektbezogene Datenhaltung, Visualisierungslogik, Historie, WatchDog-Funktionen und Management-Cockpit zu einer durchgängigen Lösung.

Import: CSV, Excel, Datenbank, API Objekte: Kunde, Standort, Anlage, Zähler Historie: Messwerte und Datenstände Visualisierung: Zeitreihe, Heatmap, 3D WatchDog: Grenzwerte und Auffälligkeiten Cockpit: Kennzahlen und Lagebilder
🔔
WatchDog-Hinweis Lastspitze außerhalb des üblichen Betriebsfensters erkannt.
Objekt: RLM-Zähler Nord-A4311 · Ereignis: 26.06.2026 16:30 Uhr
Visualisierungsprozess
01
Datenquelle anbinden Zähler, Sensor, Fachsystem, Datei oder Schnittstelle.
02
Daten plausibilisieren Fehlwerte, Zeitstempel, Ausreißer und Formate prüfen.
03
Objektbezug herstellen Messwerte mit Standort, Zähler, Anlage oder Asset verbinden.
04
Visualisierung erzeugen Passende Diagramme, Heatmaps, 3D-Profile und Dashboards bereitstellen.
05
Steuerung auslösen Hinweise, Aufgaben, Reports und Management-Ansichten erzeugen.

Aus Rohdaten entsteht ein steuerbares Lagebild.

Integration · Datenhaltung · Betrieb

Visualisierung als Baustein der factory-Produktfamilie.

Die Lösung nutzt die factory-Logik der historisierten, verlinkten Objekt- und Datenhaltung. Dadurch können Visualisierungen mit Dokumenten, Aufgaben, Workflows, Verantwortlichen, Fristen, Projekten, Anlagen und Management-Cockpits verbunden werden.

Datenimport & Schnittstellen

Flexible Übernahme aus Systemen

Messdaten können aus vorhandenen Quellen übernommen und in definierte Objektstrukturen eingeordnet werden.

  • CSV, Excel, Datenbankexporte und API-Daten
  • Anbindung von Fachsystemen, ERP, GIS, Asset Management und IoT-Plattformen
  • regelmäßige Datenübernahme mit Plausibilitätsprüfung
  • historisierte Speicherung importierter Datenstände
Objektlogik & Kontext

Daten im fachlichen Zusammenhang

Messwerte werden nicht isoliert betrachtet, mit den relevanten Geschäftsobjekten verbunden.

  • Kunde → Standort → Gebäude → Anlage → Zähler
  • Attribute, Verantwortliche, Verträge, Dokumente und Fristen
  • Vergleich von Objekten, Gruppen, Zeiträumen und Standorten
  • Drill-down von der Managementsicht bis zum Einzelwert
WatchDog & Push

Auffälligkeiten aktiv überwachen

Definierte Ereignisse können automatisch erkannt und in operative Bearbeitung überführt werden.

  • Grenzwerte, Schwellen, fehlende Daten und Lastspitzen
  • Hinweise, Wiedervorlagen, Prüfaufgaben und Eskalationen
  • aktive Lagebilder für Betrieb, Fachbereich und Management
  • Push-Informationen bei relevanten Ereignissen
SaaS & On-Premises

Schnell betriebsbereit

Auf Basis vorhandener Module können Visualisierungslösungen schnell konfiguriert und erweitert werden.

  • SaaS-Bereitstellung für schnelle Inbetriebnahme
  • On-Premises-Option abhängig von IT- und Betriebsanforderungen
  • KRITIS-orientierte Architektur- und Sicherheitsanforderungen
  • Erweiterungen während des Betriebs möglich
Anwendungsfälle · Visualisierungen · Nutzen

Datenvisualisierung für technische Massendaten und Entscheidungsfragen.

Die Visualisierungslogik eignet sich über Energiedaten hinaus für Zeitreihen, Zustandsdaten, Fehlermeldungen, Wartungsdaten, Prüfprozesse, Standortdaten und technische Massendaten, die in einem Objektzusammenhang verstanden werden müssen.

Anwendungsfall Typische Daten Passende Visualisierung Fachlicher Nutzen
RLM-Lastgang 15-Minuten-Werte, Verbrauch, Leistung, Spitzen 3D-Tagesprofile, Zeitreihen, Heatmaps Verbrauchsmuster, Lastspitzen und Betriebszeiten erkennen
Energiemanagement Strom, Gas, Wasser, Wärme, Kosten, CO₂ Dashboards, Trends, Abweichungsdiagramme Verbrauch und Kosten über Standorte und Zeiträume steuern
Asset Management Anlagenwerte, Zustände, Prüfungen, Betriebsdaten Objekt-Dashboards, Status-Kacheln, Zeitreihen Anlagenzustände und Handlungsbedarf transparent machen
Facility Management Gebäude, Räume, Anlagen, Zähler, Prüfpflichten Karten-/Objektansicht, Heatmap, WatchDog Standorte und technische Objekte im Zusammenhang überwachen
Management-Cockpit Kennzahlen, Trends, Abweichungen, Prioritäten Status-Kacheln, Lagebilder, Drill-down Technische Detaildaten in entscheidungsrelevante Bilder verdichten
Störungsmanagement Fehlermeldungen, Störmeldungen, Tickets, Alarme, Statuscodes Heatmaps, Ursachencluster, Zeitreihen, Prioritätenlisten Häufungen, Wiederholfehler, Bearbeitungszeiten und Handlungsbedarf erkennen
Field Service Einsatzorte, Serviceaufträge, Techniker, Anlagen, offene Klärungsfälle Kartenansicht, Umkreissuche, Status-Kacheln, Touren- und Prioritätslogik Vor-Ort-Termine, Serviceeinsätze und regionale Aufgaben besser bündeln
Prüf- und Inspektionsprozesse Prüfpflichten, Prüfergebnisse, Mängel, Fristen, Nachweise Fristen-Cockpit, Objekt-Dashboard, Ampelstatus, WatchDog Prüfstatus, Mängelschwerpunkte und Nachweisbedarf transparent machen
Technische Fachprozesse · Massendaten · Lagebilder

Datenvisualisierung für technische Fachprozesse

Das factory Datenvisualisierungs-Portal eignet sich für technische Fachprozesse, in denen große Mengen an Messwerten, Zustandsdaten, Fehlermeldungen, Prüfberichten, Wartungsdaten, Tickets oder Standortinformationen entstehen. Aus diesen Daten werden Zeitreihen, Heatmaps, Kartenansichten, 3D-Visualisierungen, Dashboards und steuerbare Lagebilder.

Netzbetrieb

Netzlasten, Störungen, Schaltzustände, Druckwerte, Durchflussmengen, Temperaturverläufe und regionale Auffälligkeiten visualisieren.

Asset Management

Anlagenzustände, Zustandsnoten, Prüfzyklen, Lebensdauer, Instandhaltungskosten und technische Asset-Substanz auswerten.

Instandhaltung

Wartungsaufträge, Ausfallzeiten, Wiederholfehler, offene Maßnahmen und Prioritäten nach Anlage, Standort oder Objektklasse darstellen.

Störungsmanagement

Fehlermeldungen, Störmeldungen, Tickets, Alarme, Statuscodes, Ursachencluster und Bearbeitungszeiten analysieren.

Leitstellenprozesse

Ereignisse, Alarme, Schichtübergaben, Betriebszustände, Eskalationen und Maßnahmenstatus als technisches Lagebild führen.

Anlagenmonitoring

Sensorwerte, Temperatur, Druck, Füllstand, Vibration, Laufzeit, Schaltzyklen und Grenzwerte im Zeitverlauf überwachen.

Prüf- und Inspektion

Prüfpflichten, Prüfergebnisse, Mängel, Wiederholprüfungen, Fristen, Prüfdokumente und technische Nachweise visualisieren.

Facility Management

Gebäudezustände, Anlagenstatus, Raumklima, Aufzugsstörungen, Brandschutztüren, Heizungsanlagen und Betreiberpflichten steuern.

Produktion

Maschinenzustände, Stillstände, Produktionsmengen, Ausschuss, Taktzeiten, Qualitätswerte und Linienauslastung sichtbar machen.

Qualitätsmanagement

Prüfwerte, Mängelarten, Reklamationen, Abweichungen, Ursachen, Korrekturmaßnahmen und Qualitätskennzahlen auswerten.

Technisches Nachweismanagement

Prüfberichte, Wartungsnachweise, Freigaben, Dokumentenstatus, Gültigkeiten, Sicherheitsstufen und Fristen zusammenführen.

Field Service

Einsatzorte, Serviceaufträge, Techniker, Anlagen, Störungen, Prioritäten und offene Klärungspunkte kartenbasiert visualisieren.

FAQ · Datenvisualisierung

Häufige Fragen zum Datenvisualisierungs-Portal

Kurze Antworten für Fachbereiche, Betrieb, Energiemanagement, Asset Management und Management.

Was leistet das Datenvisualisierungs-Portal?

Es importiert technische Massendaten, historisiert sie, verknüpft sie mit Objekten und stellt sie als interaktive Diagramme, Heatmaps, 3D-Modelle, Dashboards und Management-Lagebilder dar.

Warum ist das RLM-Beispiel so aussagekräftig?

Ein einzelner RLM-Zähler liefert im 15-Minuten-Takt bereits 96 Werte pro Tag. Über mehrere Monate, mehrere Zähler oder mehrere Standorte entstehen Datenmengen, deren Muster visuell besonders schnell erkennbar werden.

Was bedeutet 3D-Visualisierung als 24-Stunden-Scheibe?

Jeder Tag wird als eigenes Profil über 24 Stunden dargestellt. Werden diese Tagesprofile hintereinandergelegt, entsteht ein räumliches Verbrauchsobjekt. Dadurch lassen sich Lastspitzen, Betriebszeiten, Wochenrhythmen und Ausreißer sehr gut erkennen.

Welche Datenquellen können angebunden werden?

Typische Quellen sind CSV, Excel, Datenbankexporte, REST-APIs, Fachsysteme, SCADA-Systeme, ERP-Systeme, GIS-Systeme, Asset-Management-Systeme, IoT-Plattformen sowie Zähler- und Sensordatenquellen.

Kann das Portal auch Aufgaben oder Hinweise auslösen?

Ja. Über WatchDog-Funktionen können Grenzwerte, fehlende Messwerte, auffällige Lastspitzen oder definierte Ereignisse überwacht werden. Daraus können Hinweise, Prüfaufgaben, Wiedervorlagen oder Push-Informationen entstehen.

Welche technischen Fachprozesse können visualisiert werden?

Geeignet sind unter anderem Netzbetrieb, Asset Management, Instandhaltung, Störungsmanagement, Leitstellenprozesse, Anlagenmonitoring, Prüf- und Inspektionsprozesse, Facility Management, Produktion, Qualitätsmanagement, technisches Nachweismanagement und Field Service.

Kann das Portal Fehlermeldungen, Störmeldungen und Wartungsdaten auswerten?

Ja. Fehlermeldungen, Störmeldungen, Tickets, Alarme, Wartungsaufträge und Serviceberichte können importiert, strukturiert, nach Objekt und Standort verknüpft und als Heatmaps, Zeitreihen, Ursachencluster, Prioritätenlisten oder Management-Lagebilder visualisiert werden.

Eignet sich die Lösung auch für den Vertrieb bzw. die Kundenbetreuung?

Energiedatenmanagement (siehe oben) ist ein Beispiel. Die Logik eignet sich ebenso für viele technische Prozesse, z. B.:
Netzbetrieb, Asset Management, Instandhaltung, Störungsmanagement, Leitstellenprozesse, Anlagenmonitoring, Prüf- und Inspektionsprozesse, Facility Management, Produktion, Qualitätsmanagement, technisches Nachweismanagement und Field Service. Überall dort, wo Messwerte, Zustandsdaten, Fehlermeldungen, Prüfberichte, Wartungsdaten oder Standortinformationen entstehen, können Visualisierungen Muster, Häufungen, Abweichungen, Prioritäten und Handlungsbedarf sichtbar machen.

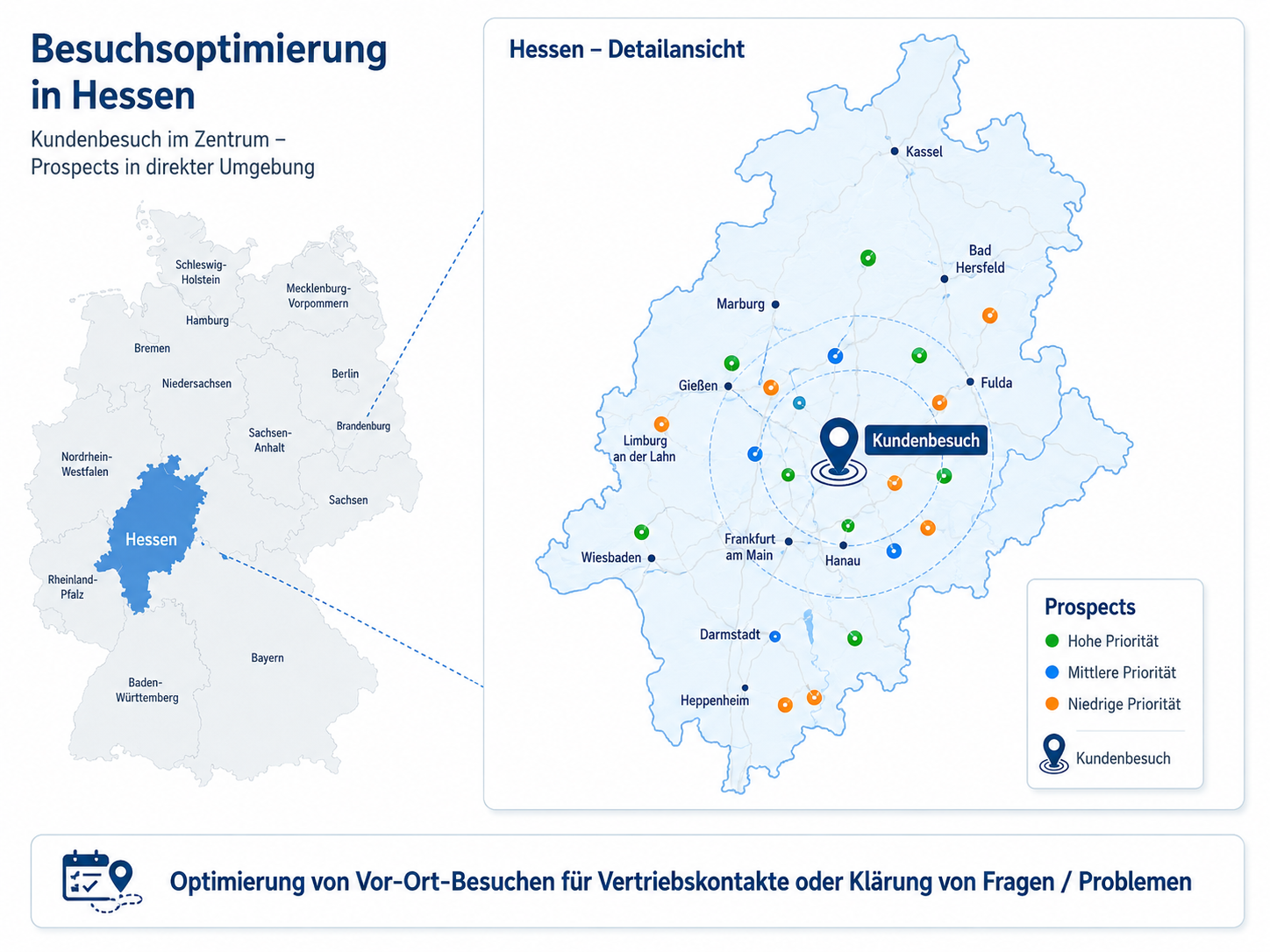

Vertrieb & Kundenbetreuung: Ein Landkartenausschnitt zeigt einen geplanten Kundenbesuch und visualisiert zugeordnete Prospects im definierten Umkreis. So werden zusätzliche Vertriebskontakte, Klärungstermine und Vor-Ort-Besuche besser planbar.

Datenvisualisierung für Ihren konkreten Anwendungsfall

Wir konfigurieren Datenimport, Objektstruktur, Visualisierungen, WatchDog-Logik und Management-Cockpit passend zu Ihren vorhandenen Datenquellen. Sprechen wir über Ihre Messdaten, Zähler, Anlagen, Standorte und Auswertungsfragen.
